Verbindungsmuffe Typ M5 N(A)YY 4x185 qmm
Variantenartikel
10916017
124299
Dieser Artikel existiert in unterschiedlichen Varianten.
Andere Variante wählen
436,30 €
je
1
STK
Alle Preise exkl. MwSt.
Melden Sie sich an!
Nutzen Sie Ihre Kundenvorteile:
- persönliche Preise
- genaue Lieferzeiten
Staffelpreise
393,80 €
/ 1 STK
Beschreibung

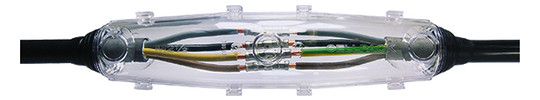

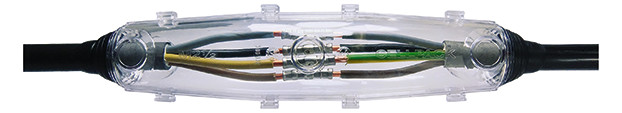

Gießharz-Verbindungsmuffe, für Kunststoffkabel und Leitungen sowie Steuer- und Signalkabel, universell verwendbar zum Verbinden von Kunststoffkabeln und Leitungen mit Isolierungen aus PVC, PE, VPE und EPR (z. B. N(A)YY, NYM, TT), geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter, Haltbarkeit Gießharz bis 40 Monate
Eigenschaften: kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, hochwertige, transparente, schlagfeste Kunststoff-Formschalen, beständig gegen chemische Einflüsse, beständig gegen Erdalkalien, stabilisiert gegen UV-Strahlen, längs- und querwasserdicht, hohe elektrische Isolationswerte, hohe mechanische Festigkeit, sofort betriebsbereit, einfache und schnelle Montage, zeit- und kostensparend
Anwendungsgebiete: Innenraum, Freiluft, Erdreich, Wasser und Installationskanäle
Lieferumfang: hydrolysebeständiges PUR-Gießharz EG, mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, transparente Kunststoff-Formschale, Einfüll- und Entlüftungstrichter, PVC-Isolierband, Schutzhandschuhe, Montageanleitung
passende Verbinder finden Sie im Kapitel 3
Eigenschaften: kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, hochwertige, transparente, schlagfeste Kunststoff-Formschalen, beständig gegen chemische Einflüsse, beständig gegen Erdalkalien, stabilisiert gegen UV-Strahlen, längs- und querwasserdicht, hohe elektrische Isolationswerte, hohe mechanische Festigkeit, sofort betriebsbereit, einfache und schnelle Montage, zeit- und kostensparend
Anwendungsgebiete: Innenraum, Freiluft, Erdreich, Wasser und Installationskanäle
Lieferumfang: hydrolysebeständiges PUR-Gießharz EG, mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, transparente Kunststoff-Formschale, Einfüll- und Entlüftungstrichter, PVC-Isolierband, Schutzhandschuhe, Montageanleitung
passende Verbinder finden Sie im Kapitel 3
Gießharz-Verbindungsmuffe universell verwendbar zum Verbinden von Kunststoffkabeln und Leitungen mit Isolierungen aus PVC, PE, VPE und EPR. Geeignet für Press- oder Schraubverbinder auf Kupfer- und Aluminiumleiter. Anwendungsgebiete: Innenraum, Freiluft, Erdreich, Wasser, Installationskanäle. Eigenschaften: Kompakte Abmessungen, Spleißposition vor dem Verguss sichtbar, hochwertige, transparente, schlagfeste Kunststoff-Formschalen, beständig gegen chemische Einflüsse, beständig gegen Erdalkalien, stabilisiert gegen UV-Strahlen, längs- und querwasserdicht, hohe elektrische Isolationswerte, sofort betriebsbereit, hohe mechanische Festigkeit, einfache und schnelle Montage, zeit- und kostensparend. Lieferumfang: hydrolysebeständiges PUR-Gießharz EG, mischfertig abgemessen im praktischen Zweikammer-Mischbeutel, transparente Kunststoff-Formschale, Einfüll- und Entlüftungstrichter, PVC-Isolierband, Schutzhandschuhe, Montageanleitung.
Weitere Informationen
120 mm
bis 185 mm²
bis 120 mm²
max. 62 mm
550 mm
DIN EN 50393 (entspricht VDE 0278)
110 mm
U0/U (Um) 0,6/1 (1,2) kV
M 5
Sicherheitsdatenblatt
Ausprägungen dieses Artikels
| Höheˍ | Kabel 4-adrig | Kabel 5-adrig | Kabel-Ø | Längeˍ | Øˍ | Typˍ | Artikelnr. | Netto | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
37 mm | bis 6 mm² | bis 2,5 mm² | max. 15 mm | 185 mm | 32 mm | M 0 | 10916011 |
|
|||
|
45 mm | bis 16 mm² | bis 6 mm² | max. 22 mm | 240 mm | 40 mm | M 1 | 10916012 |
|
|||
|
50 mm | bis 25 mm² | bis 16 mm² | max. 30 mm | 265 mm | 45 mm | M 2 | 10916013 |
|
|||
|
65 mm | bis 50 mm² | bis 35 mm² | max. 37 mm | 310 mm | 58 mm | M 2.5 | 10916014 |
|
|||
|
80 mm | bis 70 mm² | bis 50 mm² | max. 42 mm | 355 mm | 70 mm | M 3 | 10916015 |
|
|||
|
98 mm | bis 95 mm² | bis 70 mm² | max. 52 mm | 430 mm | 90 mm | M 4 | 10916016 |
|
|||
|
120 mm | bis 185 mm² | bis 120 mm² | max. 62 mm | 550 mm | 110 mm | M 5 | 10916017 |
|
Für diesen Artikel ist folgendes Zubehör verfügbar
| Beschreibung | Artikelnr. | Netto | |||
|---|---|---|---|---|---|
|
Gießharzpaket für 1kV
143ml Harz EG
|
10916030 |
|
||
|
Gießharzpaket für 1kV
286ml Harz EG
|
10916031 |
|
